TF-100 kontrolleri- ja näyttösarja sähköpotkulautaan

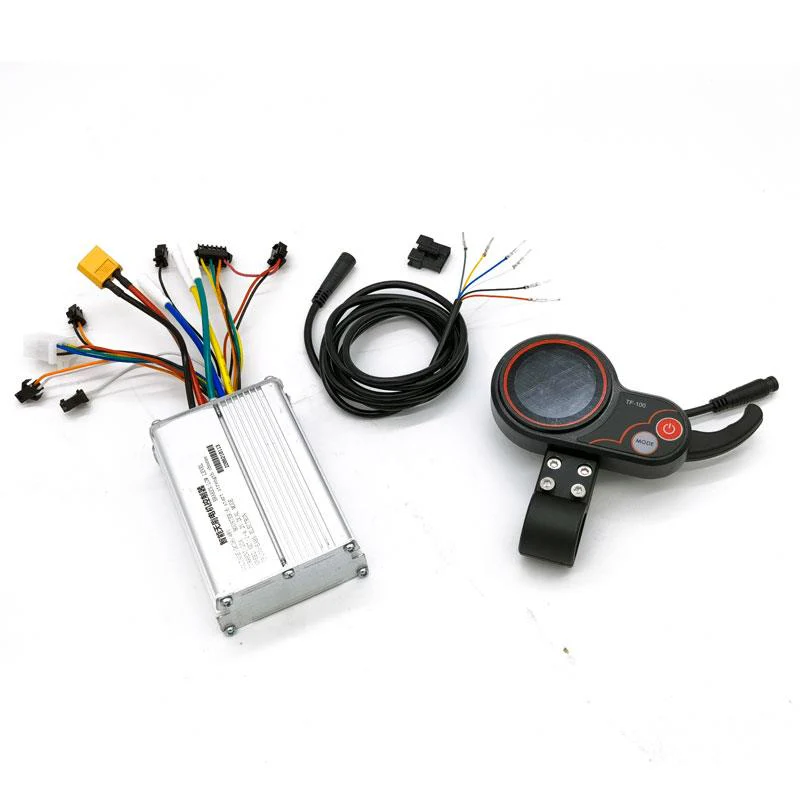

TF-100 kontrolleri- ja näyttösarja on tehokas päivityspaketti sähköpotkulautaan, jonka avulla voit sekä korjata rikkoutuneen ohjaimen että päivittää laitteesi suorituskykyä. Sarja sisältää uuden 36V/48V yhteensopivan moottorinohjaimen (20A) ja TFT-LCD-näytön kaasukahvalla – kaikki tarvittavat osat sähköpotkulaudan ohjausjärjestelmän uudistamiseen. Olipa tavoitteena vanhan sähköpotkulaudan ohjaimen (kontrollerin) vaihto uuteen tai potkulaudan virittäminen paremmilla komponenteilla, tämä sarja tekee siitä helppoa. Moderni TF-100-näyttö parantaa ajokokemusta: se tarjoaa selkeän näkymän ajonopeudesta, akkutasosta ja muista tärkeistä tiedoista reaaliajassa. Samalla 20A harjaton ohjainyksikkö tuo luotettavuutta ja voimaa – se sopii noin 500–800 watin tehoisille moottoreille, tarjoten potkulaudalle hyvän väännön ja kiihtyvyyden.

TF-100-sarjan avulla sähköpotkulaudan päivitys tai korjaus onnistuu ilman turhaa kapulakieltä tai monimutkaista asennusta. Yhteensopivuus 36V ja 48V sähköjärjestelmien kanssa takaa, että sarja soveltuu moniin malleihin ja akustoihin. Esimerkiksi jos haluat muuntaa 36 voltin potkulautasi 48 voltin järjestelmään (vaihtamalla akun ja ohjaimen), TF-100-sarja tukee molempia jännitteitä ja mukautuu uuteen kokoonpanoon. Näytöltä voit seurata nopeutta ja matkaa, säätää ajomoodeja sekä kytkeä valot päälle yhdellä napin painalluksella. Laitteen näytön takaa löytyy myös kätevä USB-latausportti, jonka avulla voit ladata vaikkapa puhelintasi ajon aikana. Kaiken kaikkiaan TF-100 kontrolleri- ja näyttöpaketti tekee sähköpotkulaudan käytöstä turvallisempaa, sujuvampaa ja mukautuu käyttäjän tarpeisiin – olitpa sitten harrastaja, joka hakee lisää tehoa, tai arkipäivän kulkija, joka haluaa luotettavan perusohjaimen lautaansa.

Tekniset tiedot

• Yhteensopiva jännite: 36 V tai 48 V.

• Maksimivirta: 20 A (tehontuotto riittää ~500–800 W harjattomille moottoreille, tuoden hyvä kiihtyvyys ja vääntö).

• Moottorityyppi: Tukeeko harjattomia tasavirtamoottoreita (BLDC, napamoottori).

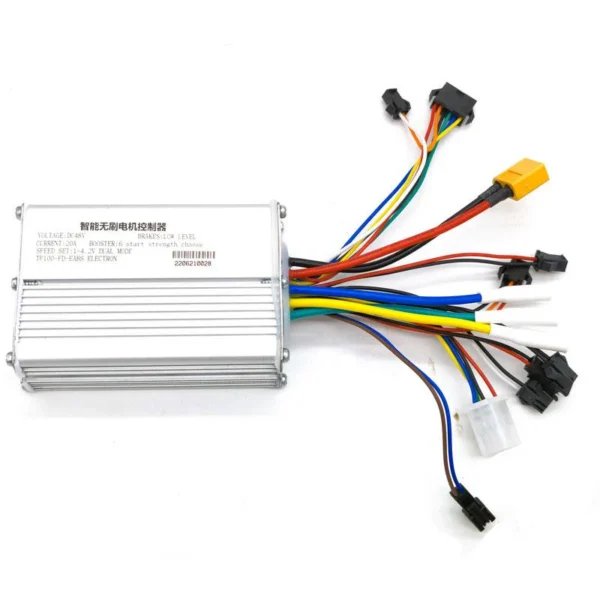

• Ohjainyksikkö: Älykäs brushless-kontrolleri alumiinikotelossa, jolla on tehokas lämmönhallinta. Sisältää ylikuormitus- ja alijännitesuojauksen potkulaudan elektroniikan suojaamiseksi.

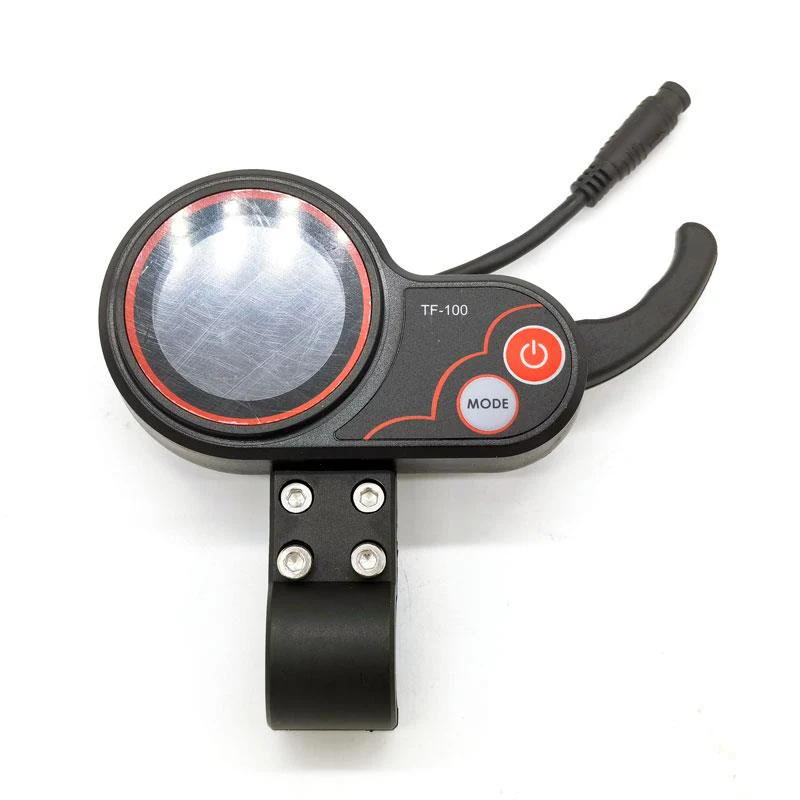

• Näyttö & kaasukahva: TF-100 TFT-LCD-näyttö integroidulla kaasuvivulla (etusormella käytettävä). Kuuden (6) pinnin vedenpitävä liitin yhdistää näyttö/kaasukahvan ohjaimeen helposti. Näyttöyksikössä on virtapainike, valojen kytkentä sekä Mode-näppäimet ajotilan vaihtoon.

• Näytön ominaisuudet: Näyttää reaaliajassa mm. nopeuden, akun varaustason (palkit), valitun ajomoodein/vaihteiden (esim. 1–3), ajomatkan (odo/trip) sekä merkkivalot (esim. ajovalot, vikatilat). Tarvittaessa näyttö ilmoittaa myös vikakoodit, jotka auttavat vianetsinnässä. Lisäksi näytön takana oleva USB-portti mahdollistaa mobiililaitteiden latauksen.

• Säädettävät asetukset: TF-100-näytön valikosta (P-asetukset) voidaan muokata useita toimintoja omien tarpeiden mukaan. Esimerkkejä säädöistä: renkaan koko (tuumakoko oikean nopeusnäytön varmistamiseksi), nopeusrajoitin (maksiminopeuden asetus), käynnistystapa (nollasta lähtevä vai potkimalla liikkeelle, ns. zero start / non-zero start), mittayksiköt (km/h tai mph) sekä automaattinen virrankatkaisun viive. Myös järjestelmän jännite (36V/48V) ja virransyötön voimakkuus on asetuksissa varmistettavissa, mutta yleensä laite tunnistaa akun jännitteen automaattisesti.

• Liitännät ja johdot: Ohjainyksikössä valmiina kaikki tarvittavat liitännät: paksut värikoodatut johdot moottorin vaiheille (3 kpl) ja akun plus/miinusjohdoille, moninapainen kaapeli moottorin hall-antureille, 6-pin kaapelipaikka TFT-näytölle/kaasukahvalle, liittimet jarrukahvojen katkaisutoiminnolle sekä valojen ohjaukselle. Liitännät ovat vesisuojattuja pikaliittimiä, mikä helpottaa asennusta ja lisää kestävyyttä ulko-olosuhteissa.

• Rakenne ja kestävyys: Ohjausyksikkö eli kontrolleri on suojattu tukevalla alumiinikotelolla, joka kestää tärinää ja kosteutta. TFT-näyttö on valmistettu kestävästä ABS-muovista ja suojattu hyvin vettä ja pölyä vastaan – se sopii erinomaisesti ulkokäyttöön. Näytön kirkkaus on säädettävissä (taustavaloasetukset), joten se on luettava myös päiväsaikaan.

Yhteensopivuus

TF-100 kontrolleri- ja näyttösarja on suunniteltu yleismalliseksi ratkaisuksi useille sähköpotkulaudoille. Laajan jänniteyhteensopivuutensa (36V ja 48V) ansiosta sarja sopii useimpiin harjattomalla napamoottorilla varustettuihin sähköpotkulautoihin. Tunnetusti sarja on yhteensopiva esimerkiksi seuraavien mallien kanssa: Kugoo Kirin M4 ja Kirin M4 Pro (10″ renkailla varustetut mallit), S10X/S10X PRO-sarjan potkulaudat sekä niistä johdetut versiot (monet ns. 10X-mallit). Myös iENYRID M4 -sähköpotkulaudassa on onnistuneesti käytetty tätä TF-100 ohjain+näyttöyhdistelmää.

Sarja soveltuu yleisesti useiden suosittujen valmistajien laitteisiin – lukuisista Joyor-, Zero-, VSETT- ja Kaabo-sähköpotkulaudoista löytyy 36–48 voltin akusto ja harjaton moottori, joihin tämä paketti on mahdollista asentaa. Esimerkiksi Joyorin 48V mallit ja Zero-sarjan 8–9 -mallit voivat hyötyä TF-100-päivityksestä. Samoin monet Dualtron- ja Speedway-potkulaudat käyttävät samankaltaisia ohjainjärjestelmiä, joskin on huomioitava akkujännite kunkin mallin osalta. Yleisohjeena: TF-100 sopii useimpiin 36V/48V sähköpotkulautoihin, mutta ennen asennusta on hyvä varmistaa, että potkulaudan akku on joko 36V tai 48V ja että moottori on yhteensopiva (harjaton malli). Myös liittimien yhteensopivuus kannattaa tarkistaa – tarvittaessa mukana tulevat johtosarjat voidaan sovittaa alkuperäisiin johtoliitäntöihin juottamalla.

(Huom: Mainitut merkit ja mallit viittaavat yhteensopivuuteen sähköjärjestelmän tasolla. Aina on suositeltavaa varmistaa yhteensopivuus.)

Asennusohje

Vaihe 1: Valmistele potkulauta turvallisesti. Varmista, että laitteesta on virta katkaistu ja irrota akku (tai kytke akusta miinusjohto irti), ennen kuin aloitat asennustyöt. Tämä ehkäisee oikosulkuja asennuksen aikana.

Vaihe 2: Irrota vanha ohjain. Avaa sähköpotkulaudan kansi/akkukotelo, jotta pääset käsiksi vanhaan ohjainyksikköön. Irrota vanhan ohjaimen kaikki liittimet varovasti: yleensä tämä käsittää moottorin johdot, akkuliittimet, näyttökaapelin, jarrujen katkaisijajohdot sekä mahdolliset valo- tai virtalukkojohdot. Kun johdot on irrotettu, ruuvaa vanha kontrolleri irti kiinnityspaikastaan.

Vaihe 3: Kiinnitä ja kytke uusi ohjainyksikkö. Aseta uusi TF-100-ohjain paikoilleen (samaan tilaan mistä vanha poistettiin) ja kiinnitä se tukevasti ruuveilla tai nippusiteillä potkulaudan rungon kiinnityspisteisiin. Kytke sitten johtosarjat yksi kerrallaan: liitä moottorin kolme paksua vaihejohtoa värikoodien mukaisesti uusiin johdoihin, yhdistä moottorin hall-anturin moninapainen liitin, kytke akun plus- ja miinusjohdot (yleensä punainen + ja musta -) tukevasti, ja liitä jarrukahvojen katkaisijoiden johdot ohjaimen vastaaviin johtimiin (yleensä pienet kaksinapaiset liittimet, yksi per jarrukahva). Jos potkulaudassasi on valotoiminto, kytke myös ajovalo-/takavalojohdot uuden ohjaimen valojohtoon (yleensä keltainen tai valkoinen johto, ohje mukana ohjaimessa).

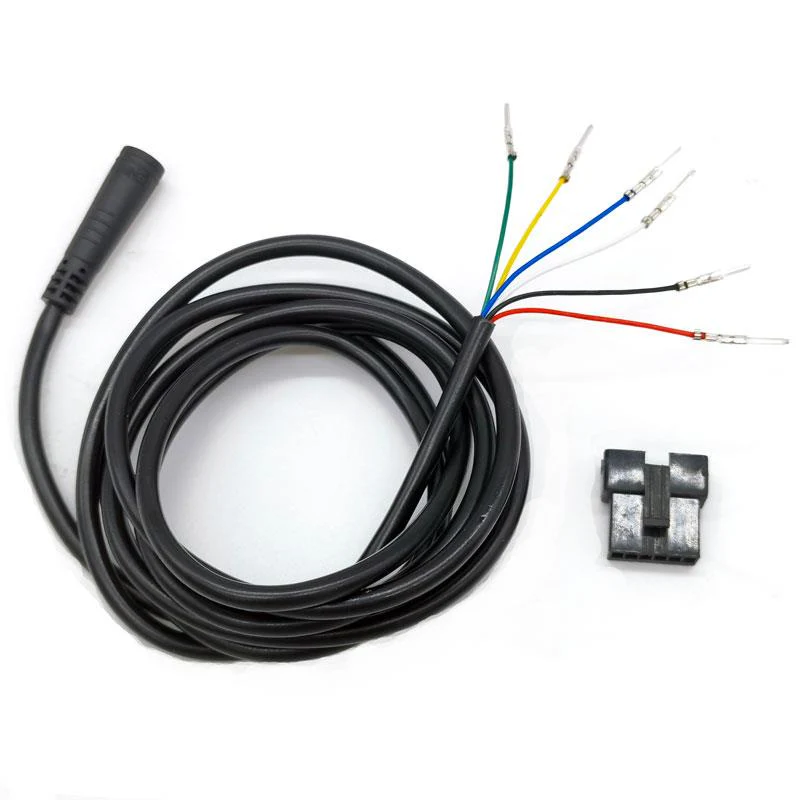

Vaihe 4: Asenna TF-100 näyttö ja kaasukahva paikoilleen. Irrota vanha kaasukahva/näyttö ohjaustangosta (jos et tehnyt sitä jo aiemmin) ja kiinnitä uusi TF-100 näyttöyksikkö ohjaustankoon sopivaan kohtaan. Yksikössä on kiristettävä kiinnike, jolla sen saa tukevasti tangon ympärille. Varmista, että TFT-näyttö on kuljettajalle hyvin näkyvässä asennossa ja että peukalo/osuva sormi yltää kaasuvipuun mukavasti. Vie näyttö-yksikön kaapeli runkoa pitkin kohti uutta ohjainta (se pitkä musta kaapeli, jossa on 6-pin liitin päässä) ja kytke 6-nastainen liitin ohjaimen vastaavaan 6-pin pistorasiaan. Liittimessä on ohjausura, joten se menee oikeinpäin helposti – älä väännä väkisin. Tarkista, että liitos on tiivis ja vedenpitävä suojus napsahtaa paikalleen.

Vaihe 5: Tee lopputarkistus ja testaa laite. Kun kaikki kytkennät on tehty ja uusi kontrolleri sekä näyttö on fyysisesti kiinnitetty paikoilleen, kytke akku takaisin ja käynnistä potkulauta painamalla TF-100-näytön virtanappia. Varmista ensin, ettei johdoissa näy irtoamisia tai puristuksiin jääneitä johtoja, sitten testaa toiminnot yksi kerrallaan: Moottori: nosta tarvittaessa takarengas ilmaan ja kierrä kaasuvipua kevyesti – moottorin tulisi vastata pehmeästi. Jarrut: kokeile jarrukahvoja; moottorin pitäisi katkaista veto välittömästi (ja mahdollinen jarrutusenergiaa keräävä toiminto aktivoituu, jos sellainen on). Valot: kytke valot päälle näytön napista; tarkista että ajovalot/takavalo toimivat. Näyttö: tarkista, että nopeusmittari rekisteröi liikkeen, akun varaustason näyttö on looginen ja että näytöllä ei ole virheilmoituksia. Lopuksi käy vielä läpi näytön asetukset: aseta oikea rengaskoko (jos eroaa tehdasasetuksesta), valitse käytätkö km/h vai mph, ja varmista että näyttö tunnistaa oikean akkujännitealueen (36V tai 48V) – yleensä tämä on automaattista, mutta P-asetuksista (P03) voit varmistaa jänniteasetuksen. Tarvittaessa säädä nopeusrajoitin haluamallesi tasolle ja muut asetukset mieltymyksesi mukaan.

Asennuksen jälkeen sähköpotkulautasi pitäisi olla valmis ajoon uudella ohjain- ja näyttöjärjestelmällä. Nauti tasaisemmasta kiihdytyksestä, luotettavammasta toiminnasta ja informatiivisesta TFT-näytöstä! Muista ensimmäisillä koeajoilla tarkistaa, että kaikki ruuvit ja liitännät pysyvät paikoillaan, ja ettei johdot hankaa rungon teräviä reunoja vasten. TF-100 kontrolleri- ja näyttösarja tuo vanhaankin sähköpotkulautaan uutta eloa ja varmuutta matkantekoon.
