Xiaomi ja Ninebot jarrukahva

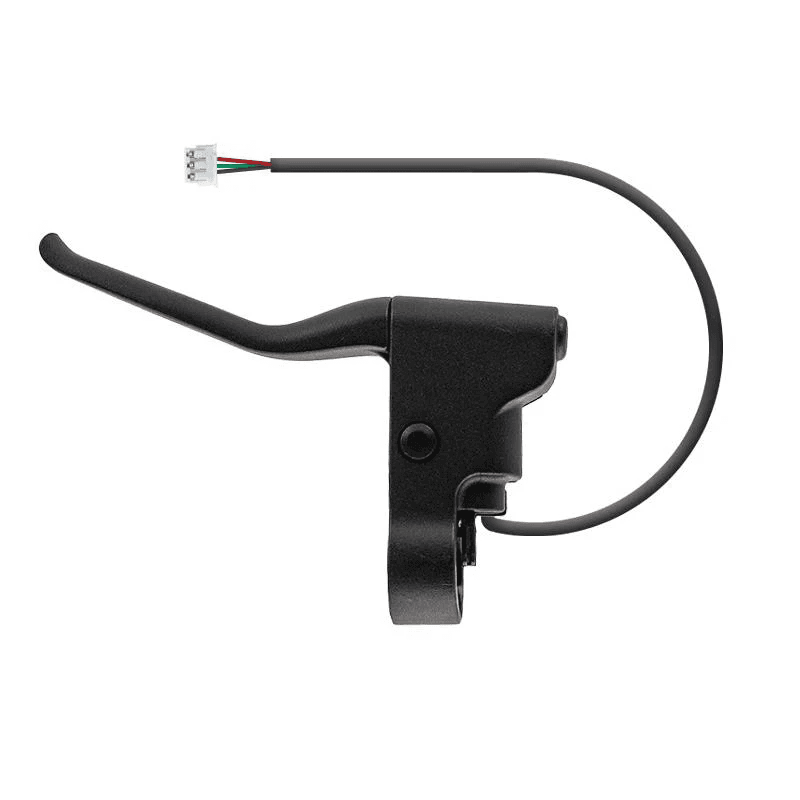

Tämä laadukas jarrukahva korvaa alkuperäisen jarrukahvan useimmissa Xiaomi- ja Ninebot-sähköpotkulaudoissa. Kahva sisältää integroidun jarrukytkimen, joka katkaisee moottorin virran jarrutettaessa – kriittinen turvallisuusominaisuus kaikissa sähköpotkulaudoissa.

Miksi jarrukahvan kytkin on elintärkeä?

Jarrukahvan sisäänrakennettu mikrokytkin lähettää signaalin ohjaimelle jarrutuksesta. Tämä signaali katkaisee välittömästi virran moottorille, estäen vaarallisen tilanteen jossa moottori työntäisi samalla kun yrität jarruttaa. Ilman toimivaa jarrukytkintä sähköpotkulauta voi olla hengenvaarallinen.

3-napainen liitin sisältää kolme johtoa: punainen (5V virta), vihreä (signaali) ja musta (maa).

Tekniset tiedot

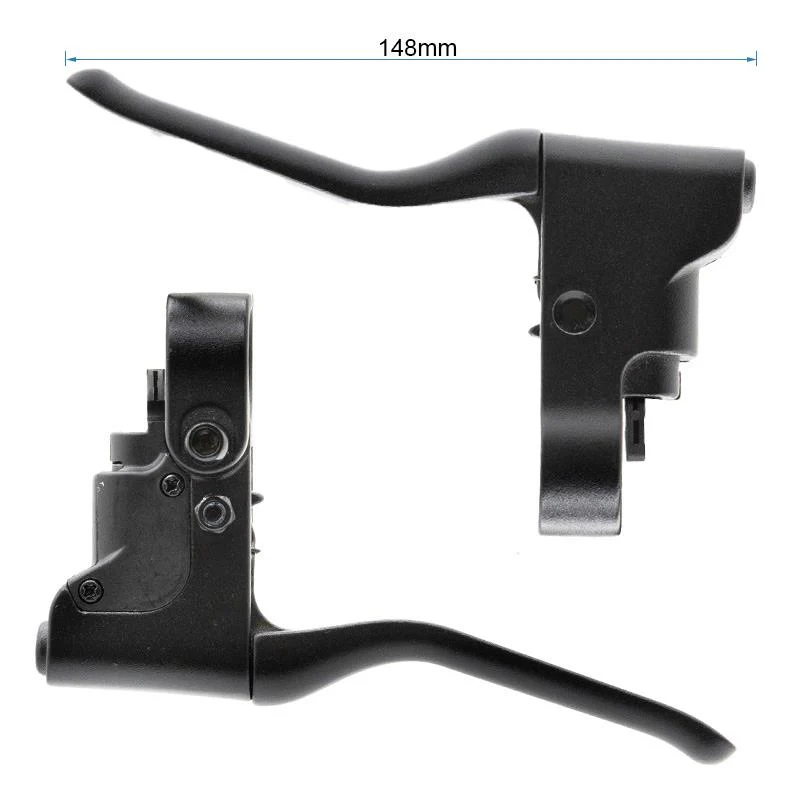

• Kahvan pituus: 148 mm

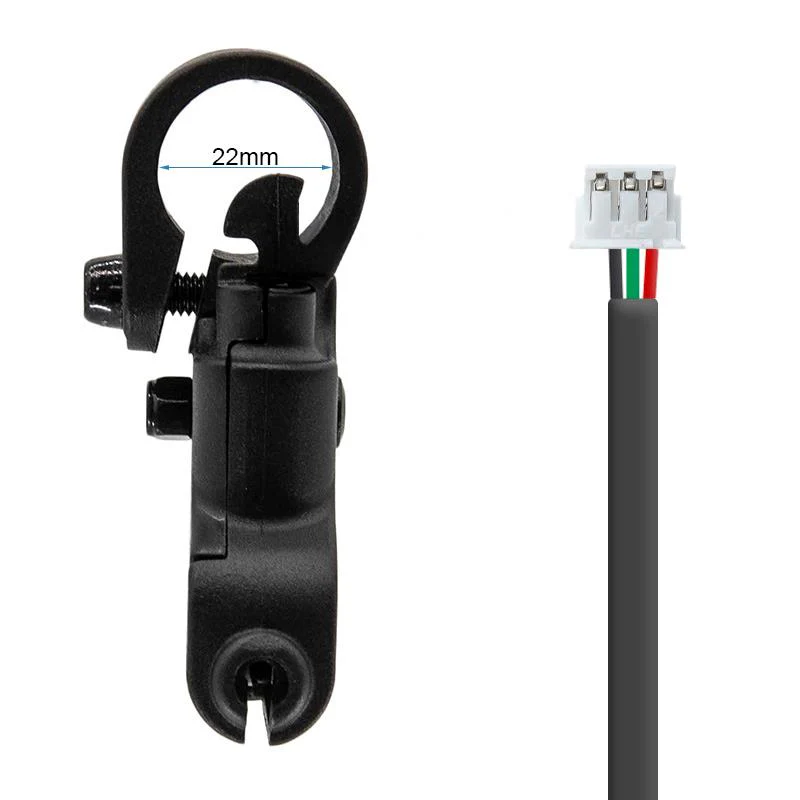

• Kiinnityspannan halkaisija: 22 mm (standardi ohjaustanko)
• Vaijerin pituus: 135 mm
• Liitin: 3-pin JST-ZH
• Johtovärit: Punainen (5V), Vihreä (signaali), Musta (GND)
• Materiaali: Alumiiniseos
• Mikrokytkin: Sisäänrakennettu
• Väri: Musta

Varmistettu yhteensopivuus

Xiaomi-mallit:

• Xiaomi M365
• Xiaomi M365 Pro
• Xiaomi Mi Electric Scooter 1S
• Xiaomi Mi Electric Scooter 3
• Xiaomi Mi Electric Scooter Essential
• Xiaomi Mi Electric Scooter Pro 2

Segway-Ninebot mallit:

• Segway-Ninebot MAX G2
• Segway-Ninebot MAX G30
• Segway-Ninebot MAX G30D
• Segway-Ninebot MAX G30E II

Johtojen kytkentä ja juottaminen

Jos sähköpotkulaudassasi on eri liitin, voit juottaa johdot suoraan:

• Punainen johto (5V): Kytkeytyy ohjaimen 5V virtalähteeseen
• Vihreä johto (signaali): Kytkeytyy ohjaimen jarrusignaalin tuloon
• Musta johto (GND/maa): Kytkeytyy ohjaimen maadoitukseen

Huom! Varmista aina johtojen oikea kytkentä. Väärin kytketty jarrukahva voi vaurioittaa ohjainta.

Asennusohje

1. Irrota vanha jarrukahva
2. Irrota jarruvaijeri vanhasta kahvasta
3. Irrota sähköliitin varovasti – älä vedä johdoista
4. Asenna uusi jarrukahva ohjaustankoon haluamaasi kohtaan
5. Kiinnitä jarruvaijeri uuteen kahvaan
6. Kytke 3-pin liitin – varmista että liitin napsahtaa kunnolla paikalleen
7. Testaa jarrukahvan toiminta ennen ajoa

Toiminnan testaus

Ennen ajoa varmista jarrukahvan oikea toiminta:

1. Käynnistä sähköpotkulauta
2. Nosta moottori ilmaan (tai käytä seisontatukea)
3. Kaasuta hieman, jotta moottori lähtee pyörimään.
4. Paina jarrukahvaa – moottorin pitää pysähtyä välittömästi
5. Jos moottori jatkaa pyörimistä jarrutettaessa, tarkista kytkennät

Vikakoodi 15 – Jarruvivun vika

Ninebot ja Xiaomi -sähköpotkulaudat näyttävät vikakoodin 15 kun jarruvivun mikrokytkimessä havaitaan ongelma. Tämä vikakoodi tarkoittaa yleensä että:

• Jarruvivun mikrokytkin on jumissa ”päällä” -asennossa
• Liitin on irti tai huonosti kiinni
• Johdoissa on katkos tai oikosulku
• Mikrokytkin on viallinen ja lähettää jatkuvaa jarrusignaalia

Vikakoodin 15 korjaus:
Jos sähköpotkulautasi näyttää vikakoodin 15, tarkista ensin liitin ja johdot. Jos ne ovat kunnossa, jarruvipu on todennäköisesti vaihdettava. Vikakoodi estää yleensä ajamisen turvallisuussyistä, joten ongelma on korjattava ennen käyttöä.
